Оборудование и инструменты для современного сервисного центра

В современном сервисном центре оборудование и инструменты играют важнейшую роль в успешной и качественной работе. С ростом сложности электроники и устройств, мастерам приходится использовать широкий арсенал оборудования, чтобы поддерживать высокие стандарты ремонта. В этой статье мы рассмотрим, какое оборудование и инструменты необходимы для полноценного функционирования сервисного центра, а также как они помогают решать различные задачи.

Термовоздушные и инфракрасные паяльные станции

Для замены чипов и работы с многослойными платами в сервисных центрах часто используются термовоздушные и инфракрасные паяльные станции. Эти устройства применяются для локального нагрева платы, что позволяет безопасно устанавливать и снимать чипы, не перегревая всю плату.

Для работы с компонентами на плате незаменимыми остаются паяльные станции. Модели с точной регулировкой температуры и сменными жала позволяют справляться с пайкой как крупных, так и миниатюрных деталей. Например, качественные станции с термоконтролем важны при работе с чувствительными элементами, которые могут выйти из строя из-за перегрева.

Дополнительно, системы горячего воздуха (фены) позволяют легко и безопасно демонтировать микросхемы и другие компоненты, используя горячий поток воздуха для плавления припоя без повреждения платы. Современные сервисные центры должны быть оснащены фенами с регулировкой температуры и скорости воздуха для работы с разными типами материалов.

Выбор термовоздушной станции по типу нагнетания воздуха зависит от конкретных задач и условий работы. Компрессорные станции обеспечивают мощный поток для сложных задач, турбинные – предлагают более тихую работу и точность, вентиляторные – портативные и удобные, а модели с внешними компрессорами подходят для профессионального использования с требованием высокой мощности.

• Компрессорные станции – используют встроенный компрессор для подачи мощного и стабильного потока воздуха. Преимущество в высокой мощности, но они шумные и громоздкие.
• Турбинные станции – оснащены турбиной для более плавного и тихого потока воздуха, идеальны для работы с чувствительными компонентами. Они компактнее и точнее, но дороже.
• Станции с вентилятором в ручке – обеспечивают компактность и удобство благодаря встроенному вентилятору, но имеют меньшую мощность.
• Станции с внешним компрессором – используются для профессионального ремонта, обеспечивая сильный поток воздуха, но они громоздкие и шумные.

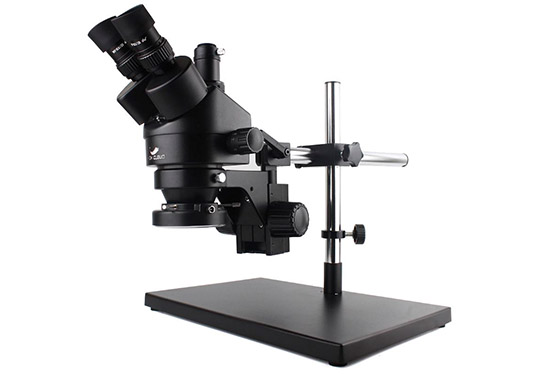

Микроскопы и системы увеличения

Микроскопы — один из главных инструментов для ремонта электроники, особенно когда речь идет о работе с микросхемами и SMD-компонентами. Оптические микроскопы и цифровые системы увеличения дают мастеру возможность рассмотреть мельчайшие элементы платы и выполнять пайку с высокой точностью. Для удобства работы используются модели с подсветкой и возможностью настройки увеличения в зависимости от сложности задачи.

Цифровые микроскопы также часто оборудованы камерами, что позволяет транслировать изображение на экран и работать в более удобной для глаз манере, особенно при длительных ремонтах.

Диагностические инструменты

Мультиметры — основной инструмент для диагностики неисправностей на плате. Современные мультиметры позволяют измерять различные параметры — от напряжения и силы тока до сопротивления и ёмкости. Некоторые модели также поддерживают проверку диодов, транзисторов и других компонентов, что делает их универсальными помощниками в любой мастерской.

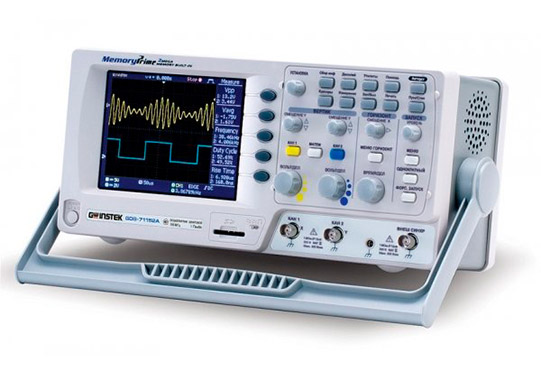

Осциллографы — ещё один важный инструмент для сервисного центра, используемый для диагностики сложных электронных систем. Они позволяют визуализировать электрические сигналы, что помогает мастеру выявить сбои в работе схемы. Осциллографы незаменимы при ремонте высокочастотных устройств и сложных цифровых схем.

Осциллографы бывают нескольких типо

• Аналоговые осциллографы – классические устройства, показывающие сигналы в реальном времени на электронно-лучевой трубке, но с ограниченной точностью.
• Цифровые осциллографы (DSO) – преобразуют аналоговые сигналы в цифровой вид для более точного анализа и сохранения данных, широко используются в современной электронике.
• Меш-сетевые осциллографы (MSO) – комбинированные приборы для одновременного анализа аналоговых и цифровых сигналов, полезны для работы с микроконтроллерами.
• Портативные осциллографы – компактные устройства, которые можно использовать в полевых условиях, часто совмещены с функциями мультиметра.
• Осциллографы с USB-интерфейсом – подключаются к компьютеру, превращая его в осциллограф, удобны для мобильного использования и анализа.

Программаторы и оборудование для прошивки

Для работы с микроконтроллерами, микропроцессорами и другими "умными" компонентами современного оборудования, сервисным центрам необходимо использовать программаторы. Эти устройства позволяют считывать, записывать и восстанавливать прошивки микросхем, что особенно важно при ремонте сложных систем, таких как смартфоны, ноутбуки и бытовая техника.

Современные программаторы поддерживают работу с множеством типов чипов и позволяют мастеру проводить диагностику и программирование на уровне системных плат.

• Универсальные программаторы – поддерживают множество различных микросхем и микроконтроллеров, подходят для работы с широким спектром устройств, от бытовой электроники до автомобильных систем.
• Программаторы для микроконтроллеров (MCU) – специализированные устройства для работы с конкретными сериями микроконтроллеров, такими как AVR, PIC, ARM. Эти программаторы часто используются для разработки, тестирования и обновления встроенного ПО в устройствах.
• Программаторы памяти (EEPROM, Flash) – предназначены для записи и считывания данных с различных типов флеш-памяти и EEPROM, которые часто встречаются в мобильных устройствах, компьютерах и бытовой технике.
• Программаторы с ISP (In-System Programming) – позволяют программировать микроконтроллеры прямо в устройстве, не выпаивая их с платы. Это значительно упрощает процесс обновления и диагностики встроенных систем.

Оборудование для восстановления данных

Инструменты для восстановления данных становятся всё более востребованными в современных сервисных центрах. Часто клиенты обращаются с проблемами потери информации, вызванными механическими повреждениями накопителей, логическими сбоями или программными ошибками. Для этого необходимы специальные стенды и устройства, такие как клоны жестких дисков, а также продвинутые программные решения для восстановления данных с флеш-памяти, жестких дисков и SSD.

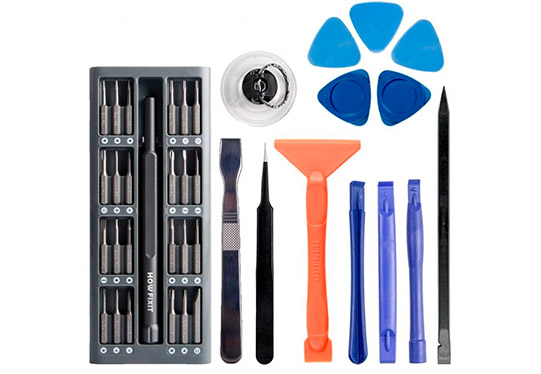

Ручные инструменты: пинцеты, отвертки и наборы для разборки

Ручные инструменты остаются неотъемлемой частью работы любого мастера. Пинцеты различной формы и размера используются для работы с мелкими компонентами, которые невозможно захватить пальцами. Они должны быть антистатическими, чтобы избежать повреждения электронных компонентов.

Наборы отверток включают в себя различные насадки для работы с разнообразными типами винтов, встречающимися в современной электронике, такими как Torx, Phillips и Pentalobe. Специальные магнитные отвертки и наборы для разборки помогают безопасно и аккуратно открывать корпуса устройств, не повреждая их.

Антистатическое оборудование

Предотвращение статического электричества является важным аспектом работы с чувствительной электроникой. Антистатические коврики, браслеты и рабочие поверхности используются для защиты микросхем и компонентов от повреждений, вызванных статическим зарядом. Все рабочие места в сервисном центре должны быть оборудованы такими средствами для минимизации рисков во время ремонта.

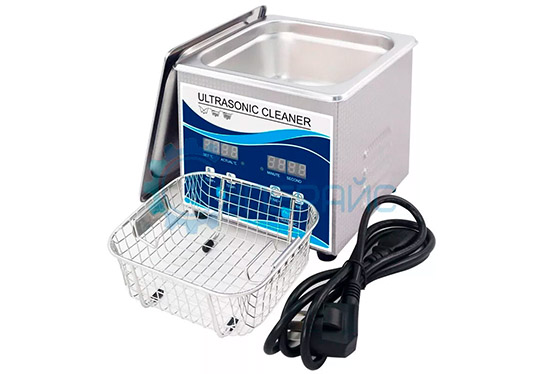

Ультразвуковые ванны

При ремонте устройств, пострадавших от контакта с жидкостью, ультразвуковые ванны играют ключевую роль в очистке плат и компонентов от коррозии и загрязнений. Эти устройства работают с помощью ультразвуковых волн, которые эффективно очищают даже самые труднодоступные участки платы. Современные ванны регулируются по мощности и температуре, что позволяет безопасно очищать детали без риска их повреждения.

Заключение

Современный сервисный центр должен быть оснащен разнообразными инструментами и оборудованием, чтобы справляться с растущими требованиями к ремонту сложной электроники. От высокоточных паяльных станций до диагностических осциллографов и ультразвуковых ванн — каждая деталь играет свою роль в обеспечении качественного и профессионального обслуживания клиентов. Постоянное обновление инструментальной базы и следование технологическим тенденциям позволяет мастерам оставаться на передовой и успешно решать задачи любой сложности.
