Что находится внутри кондиционера

Системы кондиционирования воздуха играют ключевую роль в поддержании комфортного микроклимата, независимо от того, находятся ли они в жилых, коммерческих или транспортных пространствах. Эти системы настолько интегрированы в нашу повседневную жизнь, что их можно встретить в самых разных местах — от жилых домов и офисов до транспортных средств и общественных помещений, таких как храмы или торговые центры. Кондиционирование воздуха обеспечивает не только комфорт, но и поддержание необходимого уровня влажности, что способствует улучшению качества жизни.

Кондиционер — это сложная система, которая работает благодаря слаженной работе множества компонентов. Каждый из них выполняет специфическую задачу в процессе охлаждения и распределения воздуха. Для того чтобы лучше понять, как работает система кондиционирования, а также чтобы иметь возможность диагностировать и устранять возможные проблемы, важно детально изучить её основные элементы.

В данной статье мы рассмотрим ключевые компоненты кондиционера и объясним их роль в процессе охлаждения.

Основные компоненты системы кондиционирования воздуха

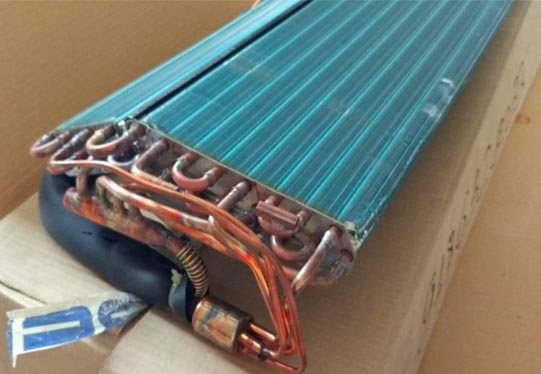

1. Змеевик испарителя

Змеевик испарителя расположен внутри кондиционера и играет центральную роль в процессе охлаждения. Когда воздух из помещения проходит через этот змеевик, хладагент, циркулирующий по его медным трубкам, поглощает тепло. В процессе этого хладагент испаряется, переходя из жидкого состояния в газообразное, что приводит к охлаждению воздуха, возвращающегося обратно в помещение. Этот цикл является ключевым в поддержании низкой температуры в закрытых помещениях.

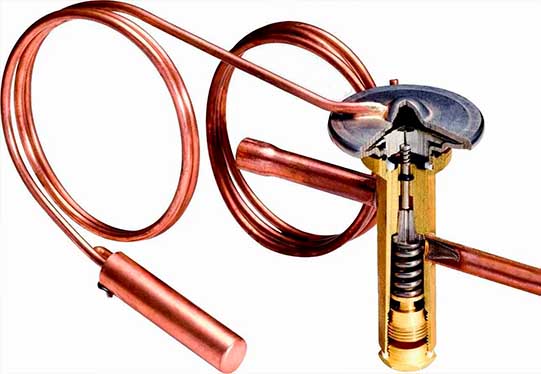

2. Расширительный клапан

Расширительный клапан регулирует поток хладагента, поступающего в змеевик испарителя. Он снижает давление хладагента, что приводит к его охлаждению и испарению. Этот процесс играет критическую роль в обеспечении эффективного охлаждения, так как благодаря клапану хладагент поступает в нужном количестве и при необходимом давлении для правильного охлаждения воздуха.

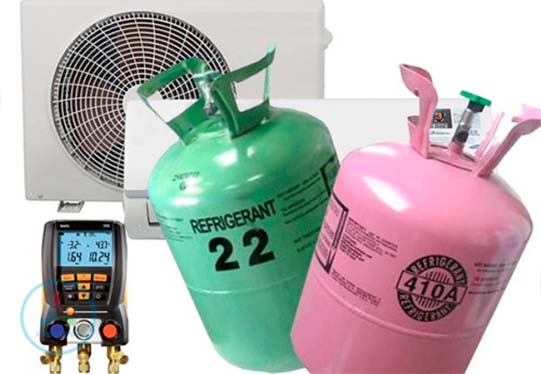

3. Хладагент

Хладагент — это рабочее вещество в системе кондиционирования, которое отвечает за поглощение тепла внутри помещения и его передачу наружу. Этот процесс основан на изменении агрегатного состояния хладагента: он переходит из жидкого в газообразное состояние в испарителе, поглощая тепло, и конденсируется обратно в жидкость в конденсаторе, выделяя тепло наружу.

Виды хладагентов. Современные хладагенты делятся на несколько типов в зависимости от их состава, характеристик и влияния на окружающую среду:

• Хладагент R-22 (хлорфторуглерод, CFC) – ранее широко использовался, однако из-за негативного влияния на озоновый слой был запрещен в большинстве стран. Постепенно вытесняется более экологичными альтернативами.
• R-134a (гидрофторуглерод, HFC) – популярный хладагент, используемый в автомобильных кондиционерах и холодильных системах. Он не разрушает озоновый слой, однако способствует глобальному потеплению, поэтому его использование также сокращается.
• R-410A (гидрофторуглерод) – более безопасный для озонового слоя и используется в большинстве современных кондиционеров. Однако он тоже имеет высокий потенциал глобального потепления.
• R-32 (гидрофторуглерод) – более экологичный вариант по сравнению с R-410A, с меньшим воздействием на окружающую среду и более высокой энергетической эффективностью. Его использование набирает популярность в современных системах кондиционирования.
• Хладагенты на основе природных веществ – такие, как углеводородные хладагенты (например, R-290, пропан) и аммиак (R-717). Они обладают низким потенциалом глобального потепления, но требуют тщательного обращения из-за возможной воспламеняемости и токсичности (в случае аммиака).

Назначение хладагента

Главной функцией хладагента является перенос тепла. В процессе циркуляции хладагент поглощает тепло в испарителе и передает его в конденсаторе. Этот процесс позволяет системе кондиционирования эффективно охлаждать или обогревать помещение в зависимости от режима работы. Эффективность работы кондиционера напрямую зависит от типа и качества используемого хладагента.

Экологическая безопасность

Современные хладагенты разрабатываются с учетом строгих экологических требований. Основная цель – минимизировать влияние на озоновый слой и глобальное потепление. Хладагенты, такие как R-32 и R-290, активно используются благодаря их низкому потенциалу глобального потепления и высокой энергоэффективности.

Таким образом, выбор хладагента определяется его экологической безопасностью, энергоэффективностью и совместимостью с системой кондиционирования.

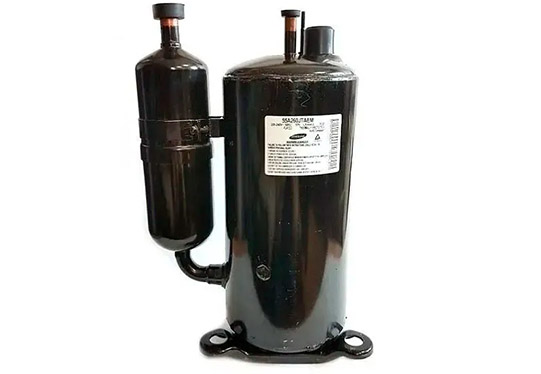

4. Компрессор

Компрессор является "сердцем" системы кондиционирования и отвечает за циркуляцию хладагента по всему циклу. Он сжимает хладагент, увеличивая его давление и температуру, после чего хладагент поступает в конденсатор для дальнейшего охлаждения. Компрессор также поддерживает циркуляцию хладагента по системе, что делает возможным постоянное поддержание температуры в помещении.

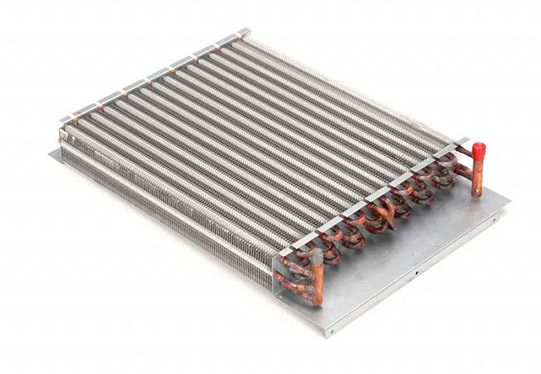

5. Змеевик конденсатора

Конденсатор, расположенный в наружном блоке, отводит тепло, поглощенное хладагентом внутри помещения. Здесь хладагент охлаждается и конденсируется, возвращаясь в жидкое состояние, после чего снова поступает в систему для повторного цикла. Этот процесс завершает передачу тепла из помещения наружу.

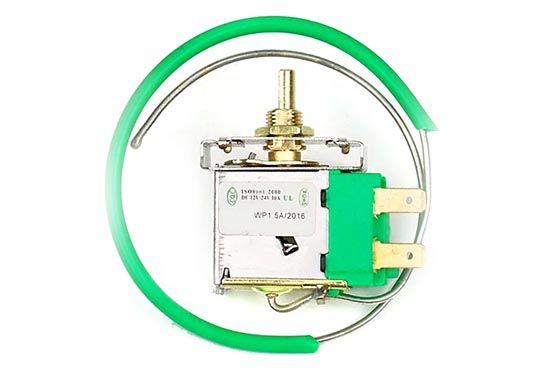

6. Термостат

Термостат в кондиционере играет ключевую роль в управлении температурой воздуха в помещении, регулируя работу системы охлаждения. Его принцип работы заключается в постоянном мониторинге текущей температуры и передаче команд кондиционеру для включения или выключения в зависимости от температурных условий.

Как именно работает термостат:

• Измерение температуры: Внутри термостата находится датчик, который непрерывно отслеживает температуру воздуха в помещении. Это может быть механический датчик, например, на основе биметаллической полосы, или цифровой, более точный датчик.
• Сравнение с установленной температурой: Пользователь задаёт желаемую температуру, которая сохраняется в памяти термостата. Устройство сравнивает её с текущей температурой воздуха в помещении.
• Передача команд кондиционеру: Когда температура в помещении поднимается выше заданного значения, термостат даёт сигнал на включение кондиционера. Он активирует компрессор и вентиляторы, чтобы начать цикл охлаждения. Когда температура опускается до желаемого уровня, термостат выключает систему, останавливая работу компрессора и вентиляторов. Этот цикл повторяется для поддержания заданной температуры.
• Режим охлаждения: Включается при повышении температуры выше установленного уровня. Термостат подаёт команду на включение компрессора, который запускает циркуляцию хладагента и процесс охлаждения.
• Режим ожидания: Когда температура достигает нужного уровня, термостат отключает компрессор, что экономит энергию и продлевает срок службы оборудования.

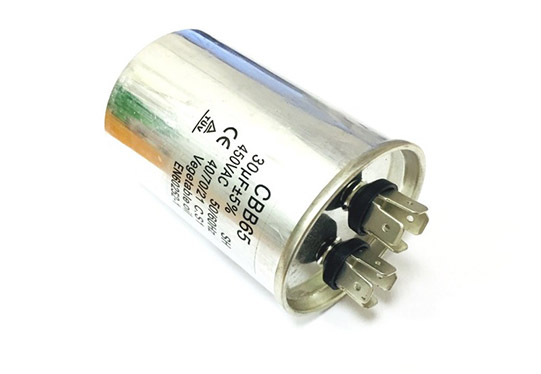

7. Конденсатор (электрический)

Электрический конденсатор накапливает и высвобождает энергию для запуска электродвигателей, которые приводят в действие вентиляторы и компрессоры системы кондиционирования. Без этого компонента система не смогла бы работать стабильно, особенно в момент запуска.

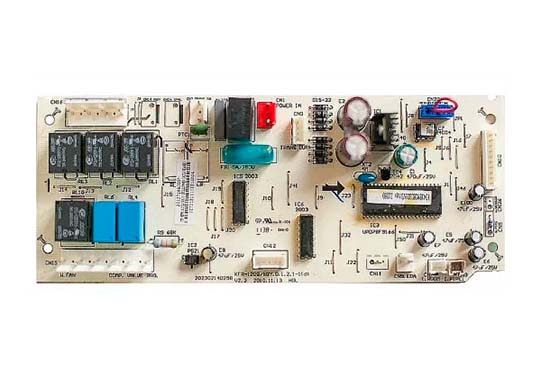

8. Печатная плата (PCB)

Печатная плата управляет электрическими цепями системы, обеспечивая взаимодействие всех её компонентов. Она контролирует работу компрессора, вентиляторов и других электрических частей, обеспечивая корректное функционирование всей системы.

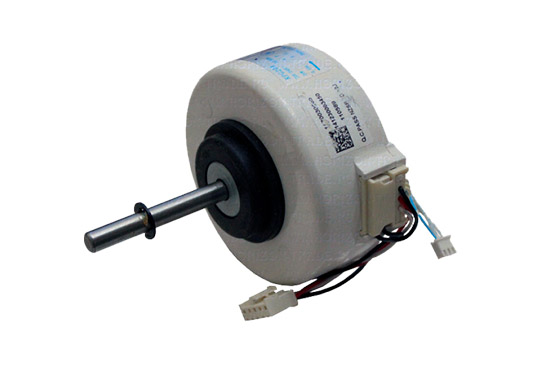

9. Двигатель вентилятора

Двигатель вентилятора отвечает за перемещение воздуха через систему. Он обеспечивает циркуляцию воздуха через испаритель, позволяя кондиционеру эффективно охлаждать помещение. Надежная работа вентилятора важна для равномерного распределения охлажденного воздуха.

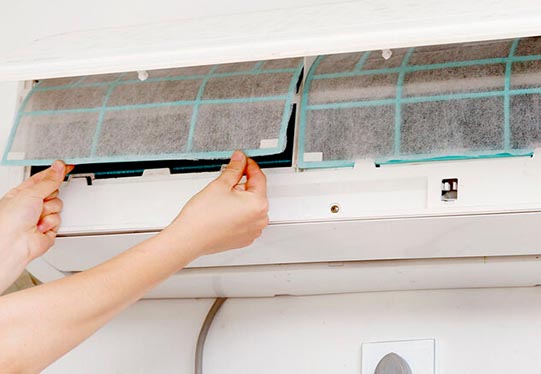

10. Воздушный фильтр

Воздушный фильтр очищает воздух от пыли, пыльцы и других загрязнений, прежде чем он попадет в систему кондиционирования. Регулярная замена или чистка фильтра необходима для поддержания эффективности системы и качества воздуха в помещении.

11. Воздуховоды

Воздуховоды обеспечивают транспортировку охлажденного воздуха от кондиционера к различным помещениям. Качественная изоляция и правильная установка воздуховодов важны для минимизации потерь энергии и повышения общей эффективности системы.

12. Заслонки

Заслонки в воздуховодах регулируют подачу воздуха в различные помещения. С их помощью можно настраивать температуру в отдельных зонах, что особенно полезно в больших зданиях с несколькими комнатами.

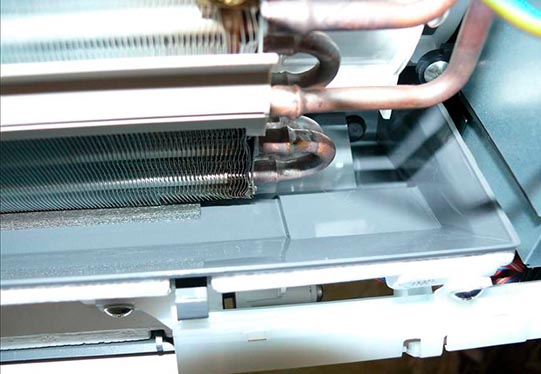

13. Поддон для слива конденсата

Поддон для слива собирает воду, образующуюся при охлаждении воздуха. Он предотвращает попадание влаги в систему или в помещение, направляя её наружу через дренажную систему.

Заключение

Системы кондиционирования воздуха состоят из множества ключевых компонентов, которые совместно обеспечивают создание комфортного микроклимата в помещениях. Техническое обслуживание этих компонентов и их правильная настройка играют важную роль в долговечности и эффективности работы системы. С каждым годом технологии кондиционирования совершенствуются, предлагая более экологичные и экономичные решения. Понимание работы системы и её компонентов помогает пользователям принимать обоснованные решения о выборе, эксплуатации и обслуживании кондиционеров.
